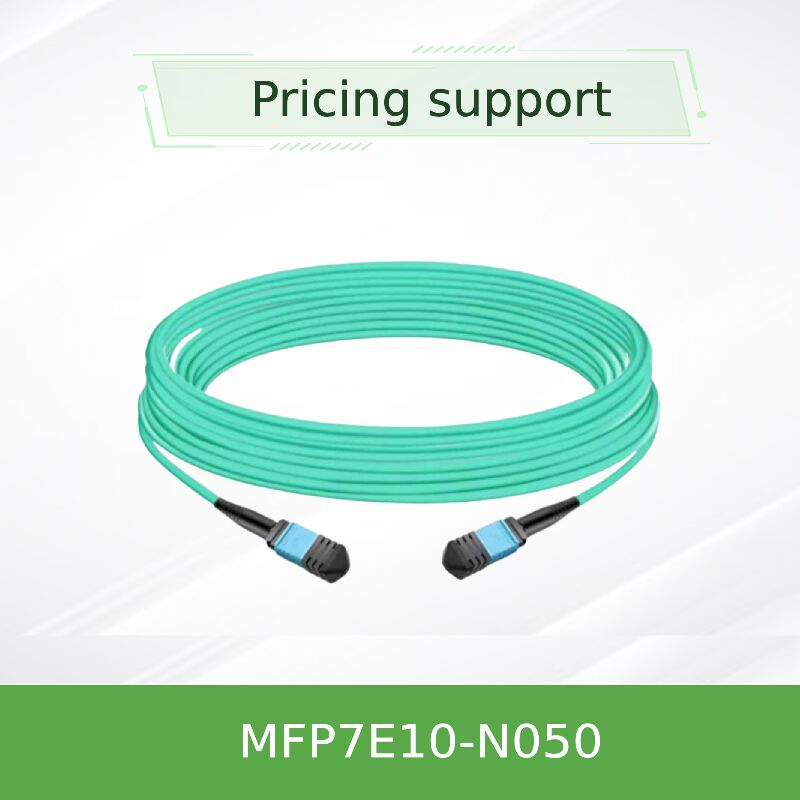

Καλώδιο Οπτικής Ίνας NVIDIA MFP7E10-N050 50m MPO APC Multimode OM4 Εκτεταμένης Εμβέλειας InfiniBand & Ethernet

Ακριβώς σχεδιασμένο 50 μέτρων παθητικό πολυμέτρο καλώδιο οπτικών ινών που χρησιμοποιεί OM4 ίνες για εκτεταμένες εφαρμογές.και το ανθεκτικό σακάκι LSZH. Επιτρέπει την άμεση σύνδεση μεταξύ OSFP 800G με δίδυμες θύρες, OSFP 400G με μία θύρα και QSFP112 δέκτη σε μεγαλύτερα χρονικά διαστήματα σε αρχιτεκτονικές κέντρων δεδομένων.

Το NVIDIA MFP7E10-N050 είναι το εκτεταμένο μέλος της οικογένειας παθητικών οπτικών πολυμέσων καλωδίων MFP7E10-Nxxx.Αυτό το καλώδιο 50 μέτρων επιτυγχάνει τη μέγιστη απόσταση σύνδεσης που υποστηρίζεται από τη σειρά, καθιστώντας την την ιδανική λύση για τοπολογίες σπονδυλικής στήλης, διασταυρούμενες διασυνδέσεις και συνδεσιμότητα από άκρο σειράς σε άκρο σειράς μέσα σε σύγχρονα κέντρα δεδομένων.Το καλώδιο διαθέτει 8 ενεργές ίνες μέσα σε ένα 12 ίνες MPO-12/APC συνδέσμους, με 4 αδρανείς ίνες που χρησιμεύουν ως μέλη αντοχής για τη διατήρηση της δομικής ακεραιότητας.

Σχεδιασμένο ειδικά για το οικοσύστημα δικτύωσης υψηλής ταχύτητας της NVIDIA, υποστηρίζει 800Gb / s OSFP δέκτες OSFP διπλής θύρας καθώς και μονάδες OSFP και QSFP112 με μία θύρα 400Gb / s.Ο γωνιακός γυαλισμένος σύνδεσμος (APC) με γυαλιστική 8 μοιρών παρέχει ανώτερη απόδοση απώλειας επιστροφής (≥ 35 dB), απαραίτητη για τη διατήρηση της ακεραιότητας του σήματος σε μεγαλύτερες αποστάσεις με τη διαμόρφωση PAM4.

Αυτή η διασταύρωση ινών τύπου Β (pin 1 έως pin 12) επιτρέπει την άμεση σύνδεση μεταξύ των δέκτων χωρίς πρόσθετη διαχείριση πολικότητας.Κάθε καλώδιο δοκιμάζεται στο εργοστάσιο για να πληροί τις προδιαγραφές Telcordia GR-1435 και IEC 61754-7, εξασφαλίζοντας αξιόπιστη απόδοση σε όλη την εμβέλεια των 50 μέτρων.

• Μονάδες σύνδεσης MPO-12/APC με τρύπες ευθυγράμμισης
• 8 ενεργές πολυμερείς ίνες OM4 (50/125 μm) με 4 μη χρησιμοποιημένες ίνες ως μέλη αντοχής
• Πολικότητα διασταυρούμενου τύπου Β: εξαλείφει την ανάγκη αντιστροφής του καλωδίου επικάλυψης
• Ευέλικτο στρογγυλό σακάκι LSZH (Low Smoke Zero Halogen) /OFNR
• Υποστηρίζει τα πρωτόκολλα InfiniBand NDR, Ethernet 400GbE/800GbE και NVLink
• Μηχανισμός κλειδώματος με σπρώξιμο και σύρση για γρήγορη απελευθέρωση και ασφαλή ζευγάρωση
• Θερμοκρασία λειτουργίας: 0°C έως 70°C· αποθήκευση: -40°C έως 85°C
• Χαμηλό προφίλ απώλειας εισαγωγής με OM4 βελτιστοποιημένο για εκτεταμένη εμβέλεια
• Η προδιαγραφή εμβέλειας 50 μέτρων υποθέτει δύο οπτικά πάνελ στη σύνδεση με συνολικά 4 οπτικές συνδέσεις

Το MFP7E10-N050 χρησιμοποιεί ίνες πολυμέτωπου κλάσης OM4, η οποία παρέχει υψηλότερο εύρος ζώνης και χαμηλότερη εξασθένιση από το OM3, επιτρέποντας την αξιόπιστη μετάδοση 50 μέτρων σε ταχύτητες 400G / 800G.Η OM4 διαθέτει ενισχυμένο εύρος ζώνης (αποτελεσματικό εύρος ζώνης ≥4700 MHz·km σε 850 nm) σε σύγκριση με την OM3 (≥2000 MHz·km), επιτρέποντας μεγαλύτερη εμβέλεια σε εφαρμογές PAM4 υψηλής ταχύτητας.

Η άκρη του συνδετήρα MPO-12/APC διαθέτει γυαλί με γωνία 8 μοιρών, το οποίο ελαχιστοποιεί τις οπτικές αντανακλάσεις που μπορούν να προκαλέσουν αστάθεια του πομπού και σφάλματα bits σε συνδέσμους υψηλής ταχύτητας.Σε αντίθεση με τους συνδετήρες Ultra Physical Contact (UPC) που χρησιμοποιούνται συνήθως σε εφαρμογές χαμηλότερης ταχύτητας, η APC εξασφαλίζει απώλεια επιστροφής ≥35 dB, κρίσιμη για 100G PAM4 και πέραν σε μεγάλες αποστάσεις.

Η τοπολογία τύπου Β (crossover) του καλωδίου σχεδιάζει τις λωρίδες μετάδοσης σε ένα άκρο με τις λωρίδες λήψης στον αντίθετο δέκτη. Η λωρίδα 1 (μεταφορά) συνδέεται με τη λωρίδα 12 (αποδοχή), τη λωρίδα 2 με τη λωρίδα 11, κλπ.Αυτό αντιστοιχεί στο πρότυπο MPO pinout που συνιστάται από την IEC 61754-7 για άμεση διασύνδεση χωρίς εξωτερικούς προσαρμογείς.

• Αρχιτεκτονικές σπονδυλικής στήλης:Συνδέστε τους διακόπτες φύλλων με τους διακόπτες σπονδυλικής στήλης σε πολλές σειρές ή μεγάλες αίθουσες κέντρων δεδομένων.
• Σύνδεσμοι διακόπτη προς διακόπτη:Σύνδεση των διακόπτες OSFP δύο θύρων (800G) χρησιμοποιώντας δύο θύρες MPO-12/APC σε μεγάλες αποστάσεις.
• Εναλλακτικός προσαρμογός:Συνδέστε τους προσαρμογείς δικτύου NVIDIA ConnectX-7 ή τις DPU BlueField-3 μέσω των δέκτες OSFP ή QSFP112 με μέγιστο προϋπολογισμό σύνδεσης.
• Διασταυρούμενες διασύνδεσεις:Ιδανικό για περιβάλλοντα όπου τα καλώδια OM3 μήκους 30 μέτρων είναι ανεπαρκή και δεν επιθυμούνται ενεργά οπτικά καλώδια.
• Συγκεντρώσεις υπολογιστών υψηλών επιδόσεων (HPC):Παροχή ευελιξίας σε μεγάλης κλίμακας ομάδες κατάρτισης τεχνητής νοημοσύνης με κατανεμημένους κόμβους υπολογισμού.

Σχεδιασμένο και επικυρωμένο για απρόσκοπτη διαλειτουργικότητα με τους δέκτες-διαβιβαστές NVIDIA και το υλικό δικτύωσης.

Σημείωση: Το καλώδιο είναι αυστηρά συμβατό με τις συνδέσεις MPO-12/APC. Μην συνδυάζεστε με τις συνδέσεις MPO-12/UPC (μπλε κέλυφος), καθώς η ασυμφωνία της γυάλωσης μπορεί να προκαλέσει φυσική βλάβη και υποβάθμιση του σήματος.

Η NVIDIA προσφέρει πολλαπλά μήκη για να ταιριάζει σε διάφορες τοπολογίες κέντρων δεδομένων.

Για εφαρμογές που απαιτούν αποστάσεις άνω των 50 μέτρων, εξετάστε τα ενεργά οπτικά καλώδια (AOC) της NVIDIA ή τις λύσεις μονό τρόπου.

• Πιστοποίηση από άκρο σε άκρο:Κάθε καλώδιο είναι συνδυασμένο με NVIDIA δέκτες-αποδέκτες για εγγυημένη διαλειτουργικότητα και περιθώρια σύνδεσης σε πλήρη εμβέλεια 50m.
• Χαμηλό συνολικό κόστος ιδιοκτησίας:Ο παθητικός σχεδιασμός εξαλείφει την κατανάλωση ενέργειας, μειώνοντας το κόστος ψύξης στα κέντρα δεδομένων.
• OM4 εκτεταμένη εμβέλεια:Επιτρέπει τη μέγιστη απόσταση multimode, μειώνοντας την ανάγκη για ενεργά οπτικά καλώδια σε πολλές εφαρμογές.
• Δυνατότητα και ασφάλεια:Το σακάκι LSZH ελαχιστοποιεί τους τοξικούς καπνούς σε περίπτωση πυρκαγιάς.
• Κατασκευή ακριβείας:Οι συνδετήρες APC με σταθερή γεωμετρία εξασφαλίζουν επαναλαμβανόμενη χαμηλή απώλεια.
• Εγγύηση και υποστήριξη:Η άμεση συμβατότητα NVIDIA μειώνει την πολυπλοκότητα επίλυσης προβλημάτων.

• Μην αφαιρείτε τα καπάκια σκόνης μέχρι τη στιγμή της εγκατάστασης για να αποφευχθεί η μόλυνση των οπτικών τελικών επιφανειών.
• Να αποφεύγεται η υπέρβαση της ελάχιστης ακτίνας κάμψης των 30 mm. Οι σφιχτές κάμψεις μπορούν να προκαλέσουν απώλεια μικροκαμψής και μόνιμη βλάβη των ινών, ιδιαίτερα κρίσιμη για συνδέσμους 50 m.
• Παρόλο που το καλώδιο δεν είναι αγωγό και δεν είναι ευαίσθητο στις ESD, συνδυάζεται με αισθητούς στις ESD δέκτες ∙ ακολουθήστε τις τυπικές προφυλάξεις ESD κατά τον χειρισμό.
• Ποτέ μην αναμειγνύετε MPO-12/APC (πράσινο κέλυφος) με συνδετήρες MPO-12/UPC (μπλε κέλυφος).
• Χρησιμοποιήστε μόνο ισοπροπυλική αλκοόλη και μαντηλάκια χωρίς πτερύγια ή ειδικά καθαριστικά MPO για τον καθαρισμό των σιδηροτροχών.
• Κατά την εγκατάσταση σε απόσταση μέγιστης απόστασης 50 m, εξασφαλίζεται ότι όλα τα συσσωρευτικά πάνελ και οι ενδιάμεσες συνδέσεις χρησιμοποιούν συνδέσμους MPO-12/APC με παρόμοια χαρακτηριστικά χαμηλής απώλειας.

Η Hong Kong Starsurge Group Co., Limited είναι ένας προμηθευτής τεχνολογίας δικτύου, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων.Η εταιρεία εξυπηρετεί πελάτες σε όλο τον κόσμο με προϊόντα που περιλαμβάνουν διακόπτες δικτύουΜε την υποστήριξη μιας έμπειρης ομάδας πωλήσεων και τεχνικής, η Starsurge υποστηρίζει βιομηχανίες όπως η κυβέρνηση, η υγειονομική περίθαλψη,ΚατασκευήΗ εταιρεία προσφέρει επίσης λύσεις IoT, συστήματα διαχείρισης δικτύου, προσαρμοσμένη ανάπτυξη λογισμικού, πολυγλωσσική υποστήριξη και παγκόσμια παράδοση.Με μια προσέγγιση που δίνει προτεραιότητα στον πελάτηΗ Starsurge επικεντρώνεται στην αξιόπιστη ποιότητα, την ευαίσθητη εξυπηρέτηση και τις προσαρμοσμένες λύσεις που βοηθούν τους πελάτες να χτίσουν αποτελεσματική, επεκτάσιμη και αξιόπιστη υποδομή δικτύου.

Επίσημος συνεργάτης της NVIDIA:Η Starsurge παρέχει γνήσια καλώδια NVIDIA, δέκτες και συστατικά δικτύου με πλήρη διαφάνεια της αλυσίδας εφοδιασμού και γρήγορη παράδοση.

• Επιβεβαιώστε τον τύπο συνδέσμου: MPO-12/APC (γυναίκα) και στα δύο άκρα
• Επιβεβαιώστε την απόσταση σύνδεσης: 50m απαιτεί OM4 ίνες και υποθέτει έως και 4 οπτικές συνδέσεις.
• Βεβαιωθείτε ότι οι δέκτες είναι συμβατοί με την πολικότητα διασταύρωσης τύπου Β και υποστηρίζουν OM4 50m.
• Ελέγξτε ότι όλα τα πάνελ επικάλυψης και οι ενδιάμεσες συνδέσεις χρησιμοποιούν συνδέσεις MPO-12/APC με χαρακτηριστικά χαμηλής απώλειας.
• Διαθέστε κατάλληλα καθαριστικά MPO και κάλυκες σκόνης για συντήρηση.
• Εκτελεί υπολογισμό του προϋπολογισμού σύνδεσης, συμπεριλαμβανομένων όλων των συνδέσεων, πριν από την τελική ανάπτυξη.

• NVIDIA MMA4Z00-NSΔύο θύρες OSFP 800G DR8 δέκτη για διακόπτες
• NVIDIA MMA1Z00-NS400Πηγή: Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ.
• Η σειρά NVIDIA MFP7E20Δικαιώματα και υποχρεώσεις των επιχειρήσεων
• Προσαρμοστές διαφράγματος MPO-12/APC σε MPO-12/APCΓια επέκταση και τοποθέτηση πάνελ
• NVIDIA MFP7E10-N03030m OM3 για εφαρμογές μικρότερης εμβέλειας

• Σημείωση εφαρμογής: Οπτικά καλώδια και συνδέσεις για NDR InfiniBand (διαθέσιμο από την υποστήριξη NVIDIA)
• IEC 61754-7: Συσκευές διασύνδεσης οπτικών ινών ̇ οικογένεια συνδέσμων MPO
• Telcordia GR-1435-CORE: Γενικές απαιτήσεις για τις οπτικές συνδέσεις πολλαπλών ινών
• Οδηγός οπτικής διασύνδεσης NVIDIA για τις αναπτύξεις 400G/800G
