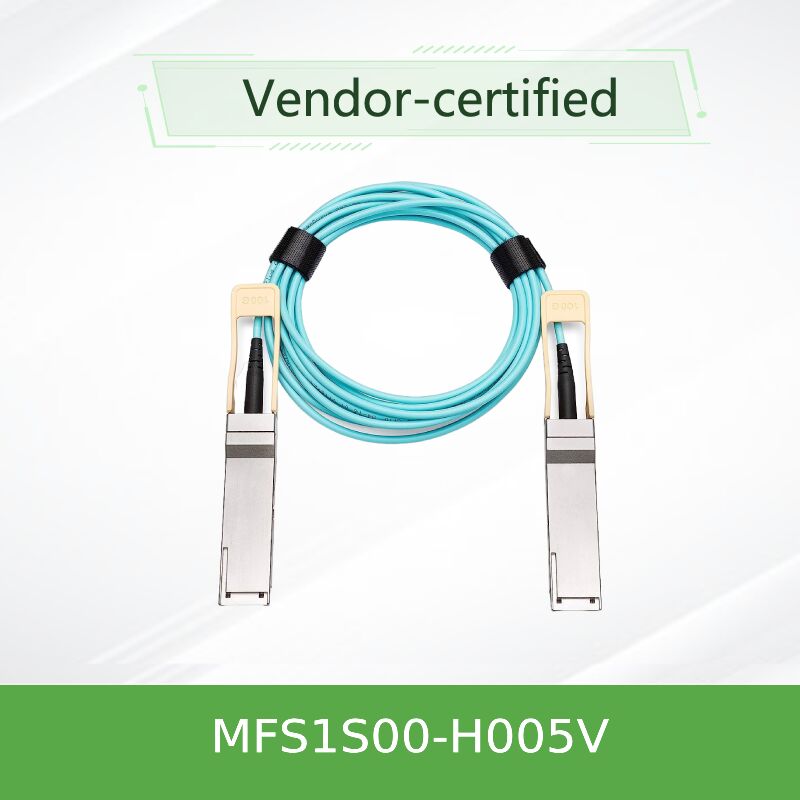

Καλώδιο Οπτικής Ενεργής Τύπου NVIDIA Mellanox MFS1S00-H005V 200Gb/s QSFP56 – 5m MMF AOC για InfiniBand HDR & 200GbE

Το NVIDIA Mellanox MFS1S00-H005V είναι ένα καλώδιο οπτικής ενεργής τύπου πολλαπλών λειτουργιών (MMF) QSFP56 υψηλής απόδοσης 200Gb/s, παρέχοντας 5 μέτρα αξιόπιστης συνδεσιμότητας για κέντρα δεδομένων επόμενης γενιάς και συστοιχίες υπολογιστικής υψηλής απόδοσης. Σχεδιασμένο για περιβάλλοντα InfiniBand HDR (High Data Rate) και 200 Gigabit Ethernet, αυτό το AOC αξιοποιεί διαμόρφωση PAM4 50Gb/s ανά κανάλι (4x50G) για να επιτύχει συνολικό εύρος ζώνης 200Gb/s. Σε σύγκριση με τα παθητικά DAC, το MFS1S00-H005V επιτρέπει ανώτερη ακεραιότητα σήματος, στενότερες ακτίνες κάμψης, μειωμένο βάρος και βελτιωμένη ροή αέρα, ενώ καταναλώνει μόνο 5.0W τυπικά ανά άκρο (με ενεργοποιημένη την επαναχρονισμό). Κατασκευασμένο με συστοιχίες VCSEL και ενσωματωμένο κύκλωμα επαναχρονισμού, παρέχει ρυθμούς σφαλμάτων bit καλύτερους από 1E-15 και προβλέψιμη χαμηλή καθυστέρηση. Πλήρως συμβατό με τη διεπαφή διαχείρισης SFF-8665 (QSFP56) και SFF-8636, το καλώδιο είναι hot pluggable και συμβατό με RoHS.

Το MFS1S00-H005V χρησιμοποιεί ενεργά οπτικά στοιχεία βασισμένα σε VCSEL με τέσσερις οπτικές ίνες πολλαπλών λειτουργιών ανά άκρο, με κάθε κανάλι να λειτουργεί σε PAM4 50Gb/s (53.125 GBd) για να επιτύχει συνολικό εύρος ζώνης 200Gb/s. Το καλώδιο ενσωματώνει προγραμματιζόμενους εξισωτές εισόδου και προ-έμφαση εξόδου, επιτρέποντας τη λεπτομερή ρύθμιση για διάφορα συστήματα υποδοχής για μεγιστοποίηση του περιθωρίου σύνδεσης. Ο επαναχρονισμός μπορεί να ενεργοποιηθεί επιλεκτικά ανά κανάλι, μειώνοντας το jitter σε υψηλούς ρυθμούς δεδομένων, διατηρώντας παράλληλα τη συμβατότητα προς τα πίσω με χαμηλότερες ταχύτητες (π.χ., 100Gb/s NRZ) όταν ο επαναχρονισμός είναι απενεργοποιημένος. Ο μανδύας LSZH (Low Smoke Zero Halogen) ενισχύει την πυρασφάλεια σε πυκνές εγκαταστάσεις. Όλα τα ενεργά ηλεκτρονικά είναι ερμητικά σφραγισμένα μέσα στα περιβλήματα των συνδετήρων QSFP56, απαιτώντας εξωτερική τροφοδοσία πέραν της τυπικής 3.3V από τη θύρα υποδοχής. Το καλώδιο υποστηρίζει επιλογή ρυθμού μέσω καταχωρητών SFF-8636, επιτρέποντας τη διαμόρφωση για λειτουργία NRZ 25.78125 GBd (EDR) ή PAM4 26.56250 GBd (HDR).

• Συστοιχίες Υπολογιστικής Υψηλής Απόδοσης (HPC) που χρησιμοποιούν δίκτυα InfiniBand HDR (συνδέσεις 5m εντός ραφιού ή γειτονικών ραφιών)
• Αρχιτεκτονικές leaf-spine κέντρων δεδομένων 200GbE που συνδέουν διακόπτες top-of-rack με κόμβους υπολογιστών
• Δίκτυα αποθήκευσης με NVMe-oF μέσω InfiniBand που απαιτούν υψηλό εύρος ζώνης και χαμηλή καθυστέρηση
• Συστοιχίες εκπαίδευσης AI/ML που αξιοποιούν διακόπτες NVIDIA Quantum-2
• Συνδέσεις διακόπτη-προς-διακομιστή εντός του ίδιου ραφιού ή μεταξύ γειτονικών ραφιών
• Εγκαταστάσεις κέντρων δεδομένων Hyperscale που απαιτούν καλωδίωση υψηλής πυκνότητας και ενεργειακά αποδοτική

Το MFS1S00-H005V είναι συμβατό με οποιαδήποτε τυπική θύρα QSFP56 που συμμορφώνεται με το SFF-8665. Υποστηρίζεται εγγενώς σε πλατφόρμες διακοπτών InfiniBand HDR και 200GbE της NVIDIA Mellanox, καθώς και σε πολλούς διακόπτες 200GbE τρίτων κατασκευαστών. Οι επαληθευμένες συμβατές πλατφόρμες περιλαμβάνουν:

• Διακόπτες InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• Προσαρμογείς InfiniBand NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7
• Διακόπτες 200GbE NVIDIA Mellanox SN3700, SN4600 series
• Διακόπτες QSFP56 200G βιομηχανικού προτύπου (η συμβατότητα ποικίλλει, παρακαλούμε επιβεβαιώστε την υποστήριξη AOC)

¹ Η εσωτερική ανάγνωση θερμοκρασίας μέσω DDM έως 75°C επιτρέπεται. Απόλυτες μέγιστες τιμές: Vcc -0.3 έως 3.6V; τάση εισόδου δεδομένων -0.3 έως 3.465V; όριο ζημιάς 3.4 dBm.

Σημείωση: Ανοχή μήκους για μήκη <5m: +300mm>

• Εκτεταμένη εμβέλεια στα 200G: Τα παθητικά DAC συνήθως περιορίζονται σε 3-5m στα 200G. Το AOC παρέχει στιβαρή απόδοση στα 5m και πέρα.
• Ανώτερη διαχείριση καλωδίων: Λεπτότερο, ελαφρύτερο και πιο ευέλικτο από τα χάλκινα DAC. Υποστηρίζει στενές ακτίνες κάμψης (30mm ελάχ.).
• Βελτιωμένη ροή αέρα: Μειωμένη παρεμπόδιση σε σασί διακοπτών υψηλής πυκνότητας και συστήματα διαχείρισης καλωδίων.
• Βελτιστοποιημένη ενεργειακή απόδοση: 5.0W ανά άκρο στα 200G είναι πολύ ανταγωνιστικό για ενεργά οπτικά στοιχεία.
• Ενσωματωμένη διαμόρφωση σήματος: Προγραμματιζόμενα EQ και προ-έμφαση ξεπερνούν τις παραλλαγές PCB υποδοχής και τις απώλειες συνδετήρων.
• Ανοσία σε EMI: Το οπτικό μέσο εξαλείφει την ηλεκτρική παρεμβολή, ιδανικό για ευαίσθητα περιβάλλοντα RF.
• Ψηφιακή Παρακολούθηση Διαγνωστικών (DDM): Παρακολούθηση οπτικής ισχύος, θερμοκρασίας και τάσης σε πραγματικό χρόνο για προληπτική συντήρηση.

Υπηρεσία & Υποστήριξη – Hong Kong Starsurge

Ως αξιόπιστος πάροχος υλικού δικτύου με γνώμονα την τεχνολογία, η Hong Kong Starsurge Group προσφέρει ολοκληρωμένη υποστήριξη για ενεργά οπτικά καλώδια NVIDIA Mellanox. Οι υπηρεσίες μας περιλαμβάνουν:

• Παγκόσμια παράδοση με ανταγωνιστικούς χρόνους παράδοσης (διαθεσιμότητα αποθέματος κατόπιν αιτήματος)
• Προ-πωλησιακή τεχνική επικύρωση: έλεγχοι συμβατότητας με τα μοντέλα διακοπτών/διακομιστών σας
• Ερωτήματα για προσαρμοσμένο μήκος για ειδικά έργα (υπόκειται σε MOQ)
• 1-ετής περιορισμένη εγγύηση υλικού (κάλυψη κατασκευαστή για επισκευή ή αντικατάσταση)
• Υποστήριξη RMA και βοήθεια αντιμετώπισης προβλημάτων
• Πολυγλωσσική ομάδα μηχανικών πωλήσεων (Αγγλικά, Κινέζικα και άλλα)

Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ του MFS1S00-H005V και του AOC 100G προηγούμενης γενιάς;

Α: Το MFS1S00-H005V υποστηρίζει 200Gb/s χρησιμοποιώντας διαμόρφωση PAM4 4x50G, ενώ τα AOC 100G χρησιμοποιούν NRZ 4x25G. Έχει σχεδιαστεί για δίκτυα InfiniBand HDR και 200GbE, προσφέροντας διπλάσιο εύρος ζώνης για συστοιχίες HPC και AI επόμενης γενιάς.

Ε: Είναι αυτό το καλώδιο συμβατό προς τα πίσω με θύρες 100Gb/s (EDR);

Α: Ναι, ρυθμίζοντας κατάλληλα τους καταχωρητές επιλογής ρυθμού (λειτουργία NRZ στα 25.78125 GBd) και απενεργοποιώντας τον επαναχρονισμό εάν χρειάζεται. Ωστόσο, η βέλτιστη χρήση είναι στα 200G HDR. Παρακαλούμε επαληθεύστε τη συμβατότητα της υποδοχής για περιβάλλοντα μικτών ταχυτήτων.

Ε: Ποια είναι η τυπική κατανάλωση ενέργειας στα 5 μέτρα;

Α: Η κατανάλωση ενέργειας είναι ανεξάρτητη από το μήκος. Κάθε άκρο καταναλώνει 5.0W τυπικά με ενεργοποιημένο τον επαναχρονισμό, είτε το καλώδιο είναι 1m είτε 100m.

Ε: Υποστηρίζει το καλώδιο Ψηφιακή Παρακολούθηση Διαγνωστικών (DDM);

Α: Ναι, το DDM παρέχει παρακολούθηση σε πραγματικό χρόνο της οπτικής ισχύος Rx/Tx, του ρεύματος πόλωσης, της τάσης τροφοδοσίας και της θερμοκρασίας περιβλήματος ανά κανάλι, με κατώφλια προειδοποίησης/συναγερμού.

Ε: Τι εγγύηση παρέχεται;

Α: Η NVIDIA Mellanox παρέχει 1-ετή περιορισμένη εγγύηση υλικού που καλύπτει την επισκευή ή αντικατάσταση εξαρτημάτων για ελαττώματα κατασκευής.

Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με διακόπτες που δεν είναι Mellanox;

Α: Μπορεί να λειτουργήσει με διακόπτες QSFP56 τρίτων κατασκευαστών που υποστηρίζουν 200GbE και AOC με επαναχρονισμό. Ωστόσο, η συμβατότητα δεν είναι εγγυημένη. Συνιστούμε να επαληθεύσετε με τον κατασκευαστή του διακόπτη σας και να δοκιμάσετε πριν από μαζική ανάπτυξη.

Προφυλάξεις & Χειρισμός

• Μην υπερβαίνετε την απόλυτη μέγιστη τάση τροφοδοσίας (3.6V) για να αποφύγετε μόνιμη ζημιά στα εσωτερικά οπτικά στοιχεία.
• Αποφύγετε κάμψεις πιο στενές από 30mm δυναμική ακτίνα κάμψης για να αποφύγετε ζημιά στην οπτική ίνα.
• Διατηρήστε τα καλύμματα σκόνης στους συνδετήρες μέχρι την εγκατάσταση. Η μόλυνση μπορεί να προκαλέσει υποβάθμιση του σήματος και αύξηση του BER.
• Λειτουργήστε εντός του εύρους θερμοκρασίας περιβλήματος 0-70°C για την καθορισμένη αξιοπιστία.
• Χρησιμοποιήστε τυπικές προφυλάξεις ESD (ιμάντες καρπού γειωμένοι, χαλάκια ESD) κατά τον χειρισμό συνδετήρων QSFP56.
• Μην τραβάτε ή ασκείτε πίεση στο καλώδιο από τους συνδετήρες. Χρησιμοποιήστε την ετικέτα έλξης για την αποσύνδεση.
• Το καλώδιο ταξινομείται ως προϊόν λέιζερ Κλάσης 1 σύμφωνα με το IEC 60825-1. Αποφύγετε την άμεση έκθεση στο άνοιγμα λέιζερ.

Σχετικά με την Hong Kong Starsurge Group Co., Limited

Ιδρύθηκε το 2008, η Hong Kong Starsurge Group Co., Limited είναι ένας πάροχος υλικού δικτύου, υπηρεσιών IT και λύσεων ολοκλήρωσης συστημάτων με γνώμονα την τεχνολογία. Εξυπηρετώντας πελάτες παγκοσμίως, η Starsurge υποστηρίζει βιομηχανίες όπως η κυβέρνηση, η υγειονομική περίθαλψη, η βιομηχανία, η εκπαίδευση, ο χρηματοπιστωτικός τομέας και οι επιχειρήσεις. Η εταιρεία παραδίδει διακόπτες δικτύου, NIC, ασύρματες μονάδες πρόσβασης, ελεγκτές, καλώδια και ενεργά οπτικά καλώδια από κορυφαίες μάρκες. Με προσέγγιση πελατοκεντρική, η Starsurge εστιάζει στην αξιόπιστη ποιότητα, την ανταποκριτική εξυπηρέτηση, την πολύγλωσση υποστήριξη και τις παγκόσμιες δυνατότητες παράδοσης. Ως αξιόπιστος συνεργάτης για λύσεις δικτύωσης NVIDIA Mellanox, η Starsurge συνδυάζει την τεχνική εμπειρογνωμοσύνη με την αριστεία της εφοδιαστικής αλυσίδας για να βοηθήσει τους πελάτες να δημιουργήσουν αποτελεσματικές, επεκτάσιμες και αξιόπιστες υποδομές δικτύου.

---

Βασικά Στοιχεία

• 200Gb/s (4x50G PAM4)
• Μήκος 5 μέτρα
• Ισχύς: 5.0W τυπ. (επαναχρονισμένο ανά άκρο)
• Τεχνολογία VCSEL + MMF
• Μανδύας LSZH, RoHS
• Έτοιμο για InfiniBand HDR / 200GbE
• QSFP56 Hot Pluggable
• Υποστήριξη DDM

Πίνακας Συμβατότητας

• Διακόπτες InfiniBand NVIDIA Quantum-2
• Προσαρμογείς ConnectX-6 HDR / ConnectX-7
• Διακόπτες 200GbE SN3700, SN4600
• Διακόπτες QSFP56 200G τρίτων κατασκευαστών (περιορισμένο)
• Δεν είναι συμβατό με θύρες QSFP28 (100G) χωρίς προσαρμογέα

Λίστα Ελέγχου Αγοραστή

• Επιβεβαίωση τύπου θύρας QSFP56 (όχι QSFP28)
• Απαιτούμενη απόσταση: 5m ή άλλη;
• Θερμοκρασία περιβάλλοντος λειτουργίας (0-70°C)
• Υποστήριξη διακόπτη για AOC / επαναχρονισμό στα 200G PAM4
• Όροι εγγύησης και RMA
• Χρόνος παράδοσης και τιμολόγηση όγκου
