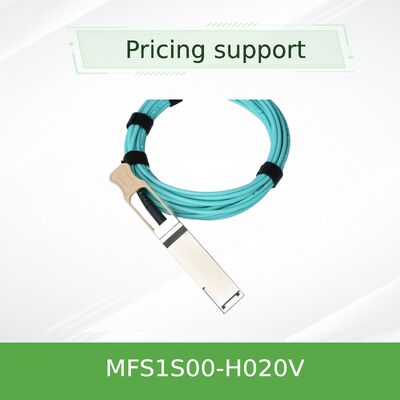

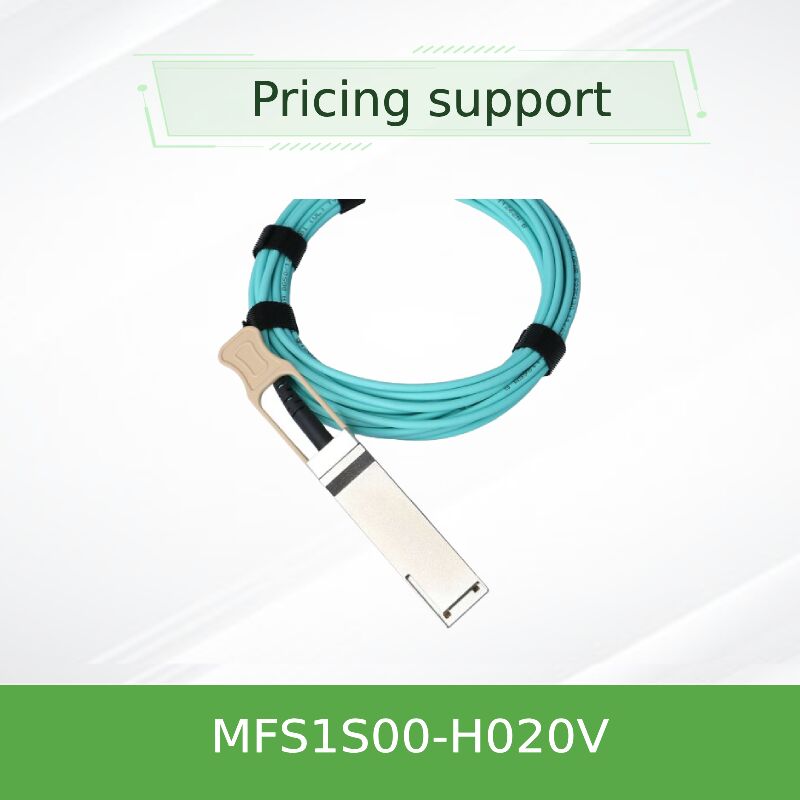

Το NVIDIA Mellanox MFS1S00-H020V είναι ένα καλώδιο οπτικής ενεργής τεχνολογίας (AOC) QSFP56 πολλαπλών τρόπων λειτουργίας (MMF) υψηλής απόδοσης 200Gb/s, παρέχοντας 20 μέτρα αξιόπιστης συνδεσιμότητας για κέντρα δεδομένων επόμενης γενιάς και συστοιχίες υπολογιστικής υψηλής απόδοσης. Σχεδιασμένο για περιβάλλοντα InfiniBand HDR (High Data Rate) και 200 Gigabit Ethernet, αυτό το AOC αξιοποιεί τη διαμόρφωση PAM4 50Gb/s ανά κανάλι (4x50G) για να επιτύχει συνολικό εύρος ζώνης 200Gb/s. Σε σύγκριση με τα παθητικά καλώδια DAC, τα οποία συνήθως περιορίζονται σε 3-5 μέτρα στα 200G, το MFS1S00-H020V επιτρέπει ανώτερη ακεραιότητα σήματος σε εκτεταμένες αποστάσεις, μικρότερες ακτίνες κάμψης, μειωμένο βάρος και βελτιωμένη ροή αέρα, καταναλώνοντας μόνο 5.0W τυπικά ανά άκρο (με ενεργοποιημένη την επαναχρονισμό). Κατασκευασμένο με συστοιχίες VCSEL και ενσωματωμένο κύκλωμα επαναχρονισμού, παρέχει ρυθμούς σφαλμάτων bit καλύτερους από 1E-15 και προβλέψιμη χαμηλή καθυστέρηση. Πλήρως συμβατό με τη διεπαφή διαχείρισης SFF-8665 (QSFP56) και SFF-8636, το καλώδιο είναι hot pluggable και συμβατό με RoHS.

Το MFS1S00-H020V χρησιμοποιεί ενεργά οπτικά στοιχεία βασισμένα σε VCSEL με τέσσερις οπτικές ίνες πολλαπλών τρόπων λειτουργίας ανά άκρο, με κάθε κανάλι να λειτουργεί στα 50Gb/s PAM4 (53.125 GBd) για να επιτύχει συνολικό εύρος ζώνης 200Gb/s. Το καλώδιο ενσωματώνει προγραμματιζόμενους εξισωτές εισόδου και προ-έμφαση εξόδου, επιτρέποντας τη λεπτομερή ρύθμιση για διάφορα συστήματα υποδοχής για μεγιστοποίηση του περιθωρίου σύνδεσης στην απόσταση των 20 μέτρων. Ο επαναχρονισμός μπορεί να ενεργοποιηθεί επιλεκτικά ανά κανάλι, μειώνοντας το jitter σε υψηλούς ρυθμούς δεδομένων, διατηρώντας παράλληλα τη συμβατότητα προς τα πίσω με χαμηλότερες ταχύτητες (π.χ., 100Gb/s NRZ) όταν ο επαναχρονισμός είναι απενεργοποιημένος. Ο μανδύας LSZH (Low Smoke Zero Halogen) ενισχύει την πυρασφάλεια σε πυκνές διατάξεις. Όλα τα ενεργά ηλεκτρονικά είναι ερμητικά σφραγισμένα μέσα στα περιβλήματα των συνδετήρων QSFP56, απαιτώντας εξωτερική τροφοδοσία πέραν της τυπικής τροφοδοσίας 3.3V από τη θύρα υποδοχής. Το καλώδιο υποστηρίζει επιλογή ρυθμού μέσω των καταχωρητών SFF-8636, επιτρέποντας τη διαμόρφωση για λειτουργία 25.78125 GBd NRZ (EDR) ή 26.56250 GBd PAM4 (HDR).

• Συστοιχίες Υπολογιστικής Υψηλής Απόδοσης (HPC) που χρησιμοποιούν δίκτυα InfiniBand HDR (συνδέσεις 20μ μεταξύ ραφιών)
• Αρχιτεκτονικές leaf-spine κέντρων δεδομένων 200GbE που συνδέουν μεταγωγείς top-of-rack με μεταγωγείς middle-of-row
• Δίκτυα αποθήκευσης με NVMe-oF μέσω InfiniBand που απαιτούν υψηλό εύρος ζώνης και χαμηλή καθυστέρηση σε πολλαπλά ράφια
• Συστοιχίες εκπαίδευσης AI/ML που αξιοποιούν μεταγωγείς NVIDIA Quantum-2 σε γειτονικά ράφια
• Συνδέσεις μεταγωγέα-προς-διακομιστή πέραν των 10 μέτρων, έως 20 μέτρα
• Εφαρμογές κέντρων δεδομένων Hyperscale που απαιτούν καλωδίωση υψηλής πυκνότητας και ενεργειακά αποδοτική σε μέτριες αποστάσεις

Το MFS1S00-H020V είναι συμβατό με οποιαδήποτε τυπική θύρα QSFP56 που συμμορφώνεται με το SFF-8665. Υποστηρίζεται εγγενώς σε πλατφόρμες μεταγωγέων InfiniBand HDR και 200GbE της NVIDIA Mellanox, καθώς και σε πολλούς μεταγωγείς 200GbE τρίτων κατασκευαστών. Οι επαληθευμένες συμβατές πλατφόρμες περιλαμβάνουν:

• Μεταγωγείς InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• Προσαρμογείς InfiniBand NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7
• Μεταγωγείς 200GbE NVIDIA Mellanox SN3700, SN4600 σειράς
• Μεταγωγείς 200G QSFP56 βιομηχανικού προτύπου (η συμβατότητα ποικίλλει· παρακαλούμε επιβεβαιώστε την υποστήριξη AOC)

¹ Η εσωτερική ανάγνωση θερμοκρασίας μέσω DDM έως 75°C επιτρέπεται. Απόλυτες μέγιστες τιμές: Vcc -0.3 έως 3.6V· τάση εισόδου δεδομένων -0.3 έως 3.465V· όριο ζημιάς 3.4 dBm.

Σημείωση: Ανοχή μήκους για μήκη <5m: +300mm>

• Εκτεταμένη εμβέλεια στα 200G: Τα παθητικά DAC συνήθως περιορίζονται σε 3-5μ στα 200G· το AOC παρέχει στιβαρή απόδοση στα 20μ και άνω.
• Ανώτερη διαχείριση καλωδίων: Λεπτότερο, ελαφρύτερο και πιο ευέλικτο από τα χάλκινα DAC· υποστηρίζει μικρές ακτίνες κάμψης (30mm ελάχ.).
• Βελτιωμένη ροή αέρα: Μειωμένη παρεμπόδιση σε σασί μεταγωγέων υψηλής πυκνότητας και συστήματα διαχείρισης καλωδίων.
• Βελτιστοποιημένη ενεργειακή απόδοση: 5.0W ανά άκρο στα 200G είναι πολύ ανταγωνιστικό για ενεργά οπτικά στοιχεία άνω των 20μ.
• Ενσωματωμένη διαμόρφωση σήματος: Οι προγραμματιζόμενοι EQ και προ-έμφαση ξεπερνούν τις διαφορές στην πλακέτα PCB του υποδοχέα και τις απώλειες συνδετήρων.
• Ανοσία σε EMI: Το οπτικό μέσο εξαλείφει την ηλεκτρική παρεμβολή, ιδανικό για ευαίσθητα περιβάλλοντα RF.
• Ψηφιακή Παρακολούθηση Διαγνωστικών (DDM): Παρακολούθηση σε πραγματικό χρόνο της οπτικής ισχύος, της θερμοκρασίας και της τάσης για προληπτική συντήρηση.

Υπηρεσία & Υποστήριξη – Hong Kong Starsurge

Ως αξιόπιστος πάροχος δικτυακού υλικού με γνώμονα την τεχνολογία, η Hong Kong Starsurge Group προσφέρει ολοκληρωμένη υποστήριξη για ενεργά οπτικά καλώδια NVIDIA Mellanox. Οι υπηρεσίες μας περιλαμβάνουν:

• Παγκόσμια παράδοση με ανταγωνιστικούς χρόνους παράδοσης (διαθεσιμότητα αποθέματος κατόπιν αιτήματος)
• Προ-πωλησιακή τεχνική επικύρωση: έλεγχοι συμβατότητας με τα μοντέλα μεταγωγέων/διακομιστών σας
• Ερωτήματα για προσαρμοσμένα μήκη για ειδικά έργα (υπόκειται σε MOQ)
• 1-ετής περιορισμένη εγγύηση υλικού (κάλυψη κατασκευαστή για επισκευή ή αντικατάσταση)
• Υποστήριξη RMA και βοήθεια αντιμετώπισης προβλημάτων
• Πολύγλωσση ομάδα μηχανικών πωλήσεων (Αγγλικά, Κινέζικα και άλλες γλώσσες)

Συχνές Ερωτήσεις

Ε: Ποια είναι η μέγιστη απόσταση που υποστηρίζεται από τη σειρά MFS1S00-HxxxV;

Α: Η σειρά MFS1S00 υποστηρίζει έως και 100 μέτρα (MFS1S00-H100V). Το μοντέλο H020V είναι βελτιστοποιημένο για συνδέσεις 20 μέτρων.

Ε: Είναι αυτό το καλώδιο συμβατό προς τα πίσω με θύρες 100Gb/s (EDR);

Α: Ναι, ρυθμίζοντας κατάλληλα τους καταχωρητές επιλογής ρυθμού (λειτουργία NRZ στα 25.78125 GBd) και απενεργοποιώντας τον επαναχρονισμό εάν χρειάζεται. Ωστόσο, η βέλτιστη χρήση είναι στα 200G HDR. Παρακαλούμε επαληθεύστε τη συμβατότητα του υποδοχέα για περιβάλλοντα μικτών ταχυτήτων.

Ε: Ποια είναι η τυπική κατανάλωση ενέργειας στα 20 μέτρα;

Α: Η κατανάλωση ενέργειας είναι ανεξάρτητη από το μήκος· κάθε άκρο καταναλώνει 5.0W τυπικά με ενεργοποιημένο τον επαναχρονισμό, είτε το καλώδιο είναι 1μ είτε 100μ.

Ε: Υποστηρίζει το καλώδιο Ψηφιακή Παρακολούθηση Διαγνωστικών (DDM);

Α: Ναι, το DDM παρέχει παρακολούθηση σε πραγματικό χρόνο της οπτικής ισχύος Rx/Tx, του ρεύματος πόλωσης, της τάσης τροφοδοσίας και της θερμοκρασίας περιβλήματος ανά κανάλι, με κατώφλια προειδοποίησης/συναγερμού.

Ε: Τι εγγύηση παρέχεται;

Α: Η NVIDIA Mellanox παρέχει 1-ετή περιορισμένη εγγύηση υλικού που καλύπτει την επισκευή ή αντικατάσταση εξαρτημάτων για κατασκευαστικά ελαττώματα.

Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με μεταγωγείς που δεν είναι Mellanox;

Α: Μπορεί να λειτουργήσει με μεταγωγείς QSFP56 τρίτων κατασκευαστών που υποστηρίζουν 200GbE και AOC με επαναχρονισμό. Ωστόσο, η συμβατότητα δεν είναι εγγυημένη· συνιστούμε να επαληθεύσετε με τον κατασκευαστή του μεταγωγέα σας και να δοκιμάσετε πριν από μαζική ανάπτυξη.

Προφυλάξεις & Χειρισμός

• Μην υπερβαίνετε την απόλυτη μέγιστη τάση τροφοδοσίας (3.6V) για να αποφύγετε μόνιμη ζημιά στα εσωτερικά οπτικά στοιχεία.
• Αποφύγετε κάμψεις πιο σφιχτές από 30mm δυναμική ακτίνα κάμψης για να αποφύγετε ζημιά στην οπτική ίνα.
• Διατηρήστε τα καλύμματα σκόνης στους συνδετήρες μέχρι την εγκατάσταση· η μόλυνση μπορεί να προκαλέσει υποβάθμιση του σήματος και αύξηση του BER.
• Λειτουργήστε εντός του εύρους θερμοκρασίας περιβλήματος 0-70°C για την καθορισμένη αξιοπιστία.
• Χρησιμοποιήστε τυπικές προφυλάξεις ESD (ιμάντες καρπού γειωμένοι, χαλάκια ESD) κατά τον χειρισμό των συνδετήρων QSFP56.
• Μην τραβάτε ή ασκείτε πίεση στο καλώδιο από τους συνδετήρες· χρησιμοποιήστε την ετικέτα έλξης για αποσύνδεση.
• Το καλώδιο ταξινομείται ως προϊόν λέιζερ Κλάσης 1 σύμφωνα με το IEC 60825-1. Αποφύγετε την άμεση έκθεση στο άνοιγμα λέιζερ.
