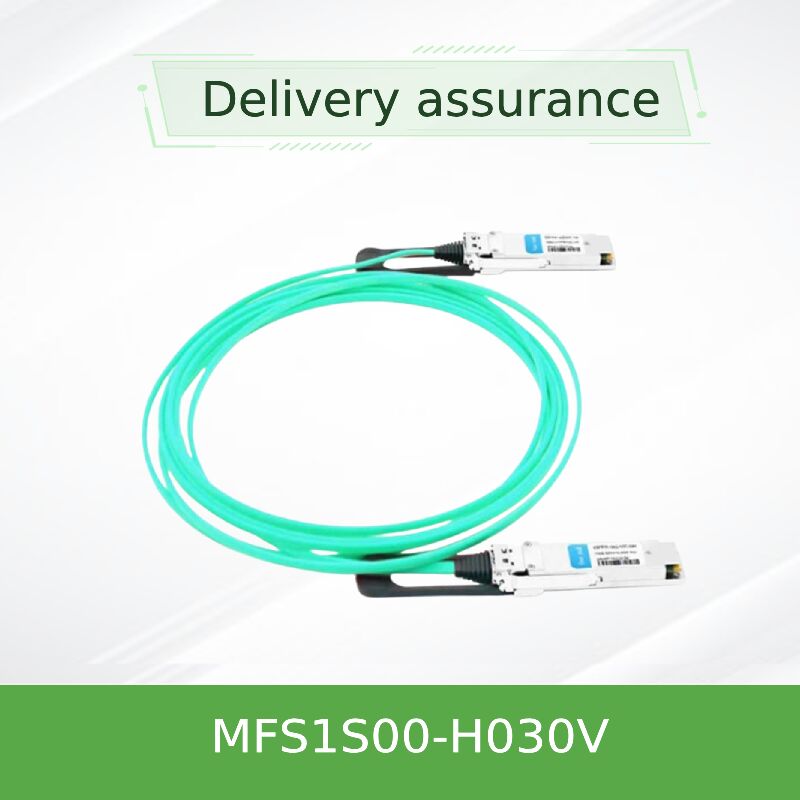

NVIDIA Mellanox MFS1S00-H030V – Καλώδιο Οπτικής Ενεργού Τύπου 200Gb/s QSFP56 MMF LSZH 30 Μέτρων

ΗNVIDIA Mellanox MFS1S00-H030Vείναι ενεργό οπτικό καλώδιο QSFP56 Multi-Mode Fiber (MMF) υψηλής απόδοσης 200Gb/s,Παροχή 30 μέτρων αξιόπιστης συνδεσιμότητας για κέντρα δεδομένων επόμενης γενιάς και συστάδες υπολογιστών υψηλών επιδόσεωνΣχεδιασμένο για περιβάλλον InfiniBand HDR (High Data Rate) και 200 Gigabit Ethernet, αυτό το AOC αξιοποιεί τη διαμόρφωση PAM4 50Gb / s ανά λωρίδα (4x50G) για να επιτύχει συνολικό εύρος ζώνης 200Gb / s.Σε σύγκριση με τους παθητικούς DAC, τα οποία συνήθως περιορίζονται σε 3-5 μέτρα σε 200G, το MFS1S00-H030V επιτρέπει ανώτερη ακεραιότητα σήματος σε μεγάλες αποστάσεις, στενότερες ακτίνες κάμψης, μειωμένο βάρος και βελτιωμένη ροή αέρα,ενώ καταναλώνουν μόνο 5Χτισμένο με συστοιχίες VCSEL και ενσωματωμένα κυκλώματα επαναχρονισμού, παρέχει ποσοστά σφάλματος bits καλύτερα από 1E-15 και προβλέψιμη χαμηλή καθυστέρηση.Πλήρης συμμόρφωση με την SFF-8665 (QSFP56) και τη διαχειριστική διεπαφή SFF-8636, το καλώδιο είναι καυτό και συμβατό με το RoHS.

Ο MFS1S00-H030V χρησιμοποιεί ενεργή οπτική με βάση το VCSEL με τέσσερις ίνες πολυ-τρόπου σε κάθε άκρο, η κάθε λωρίδα λειτουργεί σε 50Gb / s PAM4 (53,125 GBd) για να επιτευχθεί συνολικό εύρος ζώνης 200Gb / s.Το καλώδιο ενσωματώνει προγραμματιζόμενα εξισωτικά εισόδου και προεξάρτηση εξόδου, που επιτρέπει την τελική ρύθμιση για διάφορα συστήματα υποδοχής για τη μεγιστοποίηση του περιθωρίου σύνδεσης σε απόσταση 30 μέτρων.μειώνοντας τη συγκίνηση σε υψηλά ποσοστά δεδομένων, διατηρώντας παράλληλα την συμβατότητα προς τα πίσω με χαμηλότερες ταχύτητες (eΗ κάλυψη LSZH (Low Smoke Zero Halogen) βελτιώνει την ασφάλεια κατά των πυρκαγιών σε πυκνές εγκαταστάσεις.Όλα τα ενεργά ηλεκτρονικά είναι ερμητικά σφραγισμένα στο εσωτερικό των στελεχών συνδετήρων QSFP56Το καλώδιο υποστηρίζει την επιλογή ρυθμού μέσω των καταχωρητών SFF-8636, επιτρέποντας τη διαμόρφωση για 25,78125 GBd NRZ (EDR) ή 26.56250 GBd λειτουργία PAM4 (HDR).

• Συγκροτήματα υπολογιστών υψηλής απόδοσης (HPC) που χρησιμοποιούν υφάσματα InfiniBand HDR (30m cross-rack links)
• 200GbE αρχιτεκτονικές δίσκου κέντρου δεδομένων που συνδέουν τους διακόπτες της κορυφής του ράφου με τους διακόπτες της μέσης σειράς
• Δίκτυα αποθήκευσης με NVMe-oF μέσω InfiniBand που απαιτούν υψηλό εύρος ζώνης και χαμηλή καθυστέρηση σε πολλαπλά ράκ
• Συγκεντρώσεις εκπαίδευσης AI / ML που αξιοποιούν τους διακόπτες NVIDIA Quantum-2 σε γειτονικές ράκες
• Σύνδεση διακόπτη σε διακομιστή πέρα από τα 20 μέτρα, έως τα 30 μέτρα
• Εφαρμογές κέντρων δεδομένων υπερκλίμακας που απαιτούν υψηλής πυκνότητας, ενεργειακά αποδοτική καλωδίωση σε μέτρια αποστάσεις

Το MFS1S00-H030V είναι συμβατό με οποιαδήποτε τυπική θύρα QSFP56 που συμμορφώνεται με το SFF-8665. Υποστηρίζεται εγγενώς στις πλατφόρμες NVIDIA Mellanox InfiniBand HDR και 200GbE,καθώς και πολλοί διακόπτες 200GbE τρίτωνΟι επαληθευμένες συμβατές πλατφόρμες περιλαμβάνουν:

• NVIDIA Mellanox Quantum-2 (QSFP56) InfiniBand διακόπτες
• NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand προσαρμογείς
• NVIDIA Mellanox SN3700, SN4600 σειράς 200GbE διακόπτες
• Εταιρικός κανόνας 200G QSFP56 διακόπτες (συμβατότητα ποικίλλει, επιβεβαιώστε την υποστήριξη AOC)

¹Επιτρέπεται ανάγνωση εσωτερικής θερμοκρασίας μέσω DDM έως 75 °C. Απόλυτες μέγιστες ονομασίες: Vcc -0,3 έως 3,6 V, τάση εισόδου δεδομένων -0,3 έως 3,465 V, όριο ζημίας 3,4 dBm.

Σημείωση: Ανεκτότητα μήκους για μήκους < 5m: +300mm / -0mm· για 5m ≤ μήκος < 50m: +500mm / -0mm· για 50m ≤ μήκος: +1000mm / -0mm.

• Επέκταση εμβέλειας σε 200G:Οι παθητικοί DAC περιορίζονται συνήθως σε 3-5m σε 200G· ο AOC παρέχει ισχυρή απόδοση σε 30m και πέρα.
• Ανώτερη διαχείριση καλωδίων:Πιο λεπτό, ελαφρύτερο και πιο ευέλικτο από τα DAC χαλκού. Υποστηρίζει στενές ακτίνες κάμψης (30 mm min).
• Βελτιωμένη ροή αέρα:Μειωμένη παρεμπόδιση σε συστήματα διαχείρισης καλωδίων και σασί διακόπτη υψηλής πυκνότητας.
• Βελτιωμένη αποδοτικότητα ενέργειας:5.0W ανά άκρο σε 200G είναι εξαιρετικά ανταγωνιστικό για ενεργή οπτική πάνω από 30m.
• Ενσωματωμένο κλιματισμό σήματος:Η προγραμματιζόμενη EQ και η προεξήγηση ξεπερνάνε τις παραλλαγές των PCB και τις απώλειες των συνδέσμων.
• Ασυλία EMI:Το μέσο ινών εξαλείφει τις ηλεκτρικές παρεμβολές, ιδανικό για ευαίσθητα περιβάλλοντα RF.
• Ψηφιακή διαγνωστική παρακολούθηση (DDM):Παρακολούθηση σε πραγματικό χρόνο της οπτικής ισχύος, θερμοκρασίας και τάσης για προληπτική συντήρηση.

Ως αξιόπιστος προμηθευτής τεχνολογικού υλικού δικτύου, το Starsurge Group του Χονγκ Κονγκ προσφέρει ολοκληρωμένη υποστήριξη για ενεργά οπτικά καλώδια NVIDIA Mellanox.

• Παγκόσμια παράδοση με ανταγωνιστικούς χρόνους παράδοσης (διαθεσιμότητα αποθεμάτων κατόπιν αιτήματος)
• Τεχνική επικύρωση πριν από την πώληση: έλεγχοι συμβατότητας με τα μοντέλα διακόπτη/σερβερ
• Εξετάσεις επιμέρους μήκους για ειδικά έργα (υπόκειται σε MOQ)
• 1 έτος περιορισμένη εγγύηση υλικού (καλυπτόμενη από τον κατασκευαστή για επισκευή ή αντικατάσταση)
• Υποστήριξη RMA και βοήθεια επίλυσης προβλημάτων
• Πολυγλωσσική ομάδα μηχανικών πωλήσεων (Αγγλικά, Κινέζικα και άλλα)

• Δεν πρέπει να υπερβαίνει την απόλυτη μέγιστη τάση τροφοδοσίας (3,6V) για να αποφευχθεί μόνιμη βλάβη των εσωτερικών οπτικών.
• Αποφύγετε τις καμπύλες που είναι πιο σφιχτές από 30 mm δυναμική ακτίνα καμπύλης για να αποφευχθεί η βλάβη των ινών.
• Διατηρήστε τα καλύμματα σκόνης στις συνδέσεις μέχρι την εγκατάσταση· η μόλυνση μπορεί να προκαλέσει υποβάθμιση του σήματος και αύξηση του BER.
• Λειτουργούν εντός της κλίμακας θερμοκρασίας θήκης 0-70 °C για καθορισμένη αξιοπιστία.
• Χρησιμοποιήστε τις συνήθεις προφυλάξεις ESD (δεδεμένες ζώνες καρπού, στρώματα ESD) όταν χειρίζεστε συνδέσμους QSFP56.
• Μην τραβάτε ή σφίγγετε το καλώδιο από τους συνδέσμους· χρησιμοποιήστε την καρτέλα τράβηξης για την αποσύνδεση.
• Το καλώδιο ταξινομείται ως προϊόν λέιζερ κλάσης 1 σύμφωνα με την IEC 60825-1.
