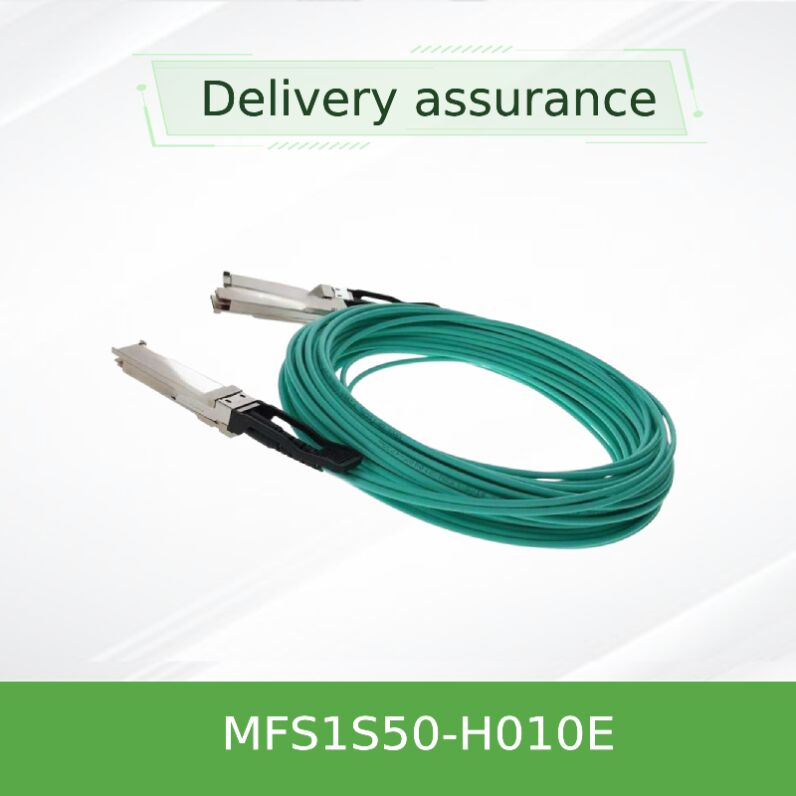

NVIDIA MFS1S50-H010E 200G έως 2x100G QSFP56 AOC Low Latency Splitter Cable

Το NVIDIA® MFS1S50-H010E είναι ένα ενεργό οπτικό καλώδιο διαχωρισμού (AOC) υψηλών επιδόσεων που επιτρέπει συνδεσιμότητα 200Gb / s έως 2x100Gb / s σε σύγχρονα κέντρα δεδομένων.Σχεδιασμένο για περιβάλλοντα χαμηλού κόστους αλλά απαιτητικά, αυτό το AOC βασισμένο σε QSFP56 VCSEL παρέχει μια απρόσκοπτη διεπαφή μεταξύ μιας θύρας διακόπτη 200Gb/s και δύο ξεχωριστών διακομιστών ή κόμβων υπολογισμού 100Gb/s. Συμμορφώνεται με τα πρότυπα SFF-8665 και SFF-8679,η σειρά MFS1S50 παρέχει ισχυρή ακεραιότητα σήματοςΤο μήκος των 10 μέτρων (H010E) είναι ιδανικό για συνδέσεις από την κορυφή του ράφους (ToR) σε διακομιστές, απλοποιώντας την καλωδίωση διατηρώντας υψηλό εύρος ζώνης.

Κάθε καλώδιο διαχωρισμού ενσωματώνει EEPROM και στα δύο άκρα του QSFP56 για παρακολούθηση προϊόντων σε πραγματικό χρόνο και αναφορά κατάστασης, πλήρως συμβατό με τους διακόπτες NVIDIA InfiniBand και Ethernet.Με αυστηρές δοκιμές παραγωγής και μοναδικό σχεδιασμό ποιότητας της NVIDIA, αυτό το AOC εξασφαλίζει την αξιοπιστία του plug-and-play και τον παρατεταμένο κύκλο ζωής στις αναπτύξεις cluster επιχειρήσεων, HPC και AI.

Το MFS1S50-H010E χρησιμοποιεί συστοιχίες Laser (VCSEL) και φωτοδιόδους PIN υψηλής ευαισθησίας πάνω από τέσσερα ζεύγη πολυτρόπων ινών.όλες οι τέσσερις λωρίδες λειτουργούν σε 50Gb/s PAM4 (53.125GBd) για την επίτευξη συνολικού εύρους ζώνης 200Gb/s· το τέλος της διάσπασης χειρίζεται κάθε μία δύο λωρίδες με ταχύτητα 100Gb/s (50Gb/s PAM4 ανά λωρίδα).Αυτό το ενεργό οπτικό σχεδιασμό εξαλείφει την υποβάθμιση του σήματος χαλκού και επεκτείνει την εμβέλεια έως 50 μέτρα, διατηρώντας ταυτόχρονα ποσοστά σφάλματος bits κάτω από 1e-12.

Το καλώδιο διαθέτει σήματα ελέγχου συμβατά με το SFF-8636, συμπεριλαμβανομένης της επιλογής ενότητας, της λειτουργίας χαμηλής ισχύος και της γραμμής διακοπής.Η ψηφιακή διαγνωστική παρακολούθηση στο τσιπ (DDM) παρέχει πληροφορίες σε πραγματικό χρόνο σχετικά με την υγεία των συνδέσμωνΕπιπλέον, ο δέκτης υποστηρίζει επιλογή ρυθμού για ευέλικτες τιμές γραμμών: 10.3125G NRZ, 25.78125G NRZ και 26.5625G PAM4 για την προσαρμογή της συμβατότητας προς τα πίσω όπου απαιτείται.

• Η μετατροπή από το Top-of-Rack (ToR) σε διπλή σύνδεση διακομιστή σε υφάσματα HDR 200GbE ή InfiniBand.
• Συγκροτήματα υπολογιστών υψηλών επιδόσεων (HPC) που απαιτούν χαμηλή καθυστέρηση και καλωδίωση υψηλής πυκνότητας.
• Υποδομή εκπαίδευσης AI/ML με αναβαθμίσεις 200G σε διακομιστές GPU (π.χ. NVIDIA Quantum ή Spectrum switches).
• Αρχιτεκτονικές ραχοκοκαλιάς κέντρου δεδομένων όπου η απόδοση λιμένων και η απλοποιημένη διαχείριση καλωδίων είναι κρίσιμες.
• Συγκέντρωση πυρήνα επιχείρησης που μειώνει τον αριθμό των δέκτη-διαβιβαστών αυξάνοντας παράλληλα το εύρος ζώνης ανά μονάδα ράκα.

Σχεδιασμένο για τους NVIDIA Quantum InfiniBand switches (π.χ. QM8700, QM9700 σειρά) και τους NVIDIA Spectrum Ethernet switches.Το MFS1S50-H010E αλληλεπιδρά επίσης με οποιαδήποτε τυπική θύρα QSFP56 που υποστηρίζει 200GbE ή InfiniBand HDR/NDR συμβατή εκπαίδευση σύνδεσηςΗ EEPROM του AOC παρέχει μοναδική ταυτοποίηση προϊόντος, καθιστώντας την πλήρως διαχειριζόμενη από τις πλατφόρμες δικτύωσης NVIDIA.το καλώδιο συμμορφώνεται με την QSFP56 MSA (SFF-8665) και η ηλεκτρική διεπαφή συμμορφώνεται με την SFF-8679Πάντα να επιβεβαιώνετε τη διαμόρφωση της θύρας υποδοχής για υποστήριξη.

Για παραγγελίες με ειδικό μήκος ή χύδην, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας.ηλεκτρικές και οπτικές επιδόσεις πανομοιότυπες με τις τυποποιημένες σειρές H0xxV.

• Εξασφάλιση γνησιότητας του προϊόντος:100% αυθεντικά καλώδια NVIDIA, πλήρως ανιχνεύσιμα και εγγυημένα από την ποιότητα του κατασκευαστή.
• Τεχνική εξειδίκευση:Οι μηχανικοί μας παρέχουν έγκριση συμβατότητας πριν από την πώληση και υποστήριξη μετά την πώληση.
• Παγκόσμια Εφοδιαστική:Γρήγορη παγκόσμια αποστολή με κατάλληλη αντιστατική συσκευασία και προστασία ESD.
• Ανταγωνιστικές τιμές και μειώσεις όγκου:Ιδανικό για κατασκευές κέντρων δεδομένων και αναβάθμιση υποδομών.
• Επιλογές επέκτασης της εγγύησης:Τυπική εγγύηση ενός έτους με εκτεταμένη κάλυψη διαθέσιμη κατόπιν αιτήματος.

Ο όμιλος Starsurge του Χονγκ Κονγκ παρέχει εξ ολοκλήρου υπηρεσίες: συμβουλευτική τεχνικής προδιαγραφής, υποστήριξη δοκιμών διαλειτουργικότητας και υποστήριξη RMA.καθοδήγηση εγκατάστασηςΚάθε καλώδιο ελέγχεται οπτικά πριν από την αποστολή για να εξασφαλιστεί καθαρή οπτική σύνδεση και ορθή επισήμανση.προσφέρουμε υπηρεσίες αντικατάστασης σε επιλεγμένες περιοχέςΕπικοινωνήστε με τον διαχειριστή λογαριασμού σας για επιλογές SLA.

• Επιβεβαιώστε ότι ο διακόπτης και οι θύρες NIC υποστηρίζουν τη λειτουργία διακοπής (200G → 2x100G).
• Ελέγξτε τους απαιτούμενους περιορισμούς μήκους καλωδίου και ακτίνας κάμψης στη διάταξη του ράφους σας.
• Βεβαιωθείτε ότι και τα δύο συστήματα υποδοχής στις άκρες 100G διαθέτουν κλουβιά QSFP56 με κατάλληλη ροή αέρα και προϋπολογισμό ισχύος.
• Ελέγξτε εάν το περιβάλλον σας απαιτεί πρόσθετες πιστοποιητικές (π.χ. RoHS της Κίνας).
• Εξετάστε την παραγγελία εφεδρικών μονάδων για την ίδια συμμετρία συνδέσμου σε συστάδες υψηλής διαθεσιμότητας.

• Ευαίσθητη σε ηλεκτροστατική εκκένωση (ESD): Χρησιμοποιήστε γειωμένους ιμάντες καρπού και εργασιακούς σταθμούς ασφαλή από ESD κατά την εγκατάσταση.
• Δεν πρέπει να υπερβαίνει την απόλυτη μέγιστη τάση τροφοδοσίας (3,6V) ή την τάση εισόδου δεδομένων για την αποφυγή μη αναστρέψιμης βλάβης.
• Να αποφεύγεται η σφιχτή κάμψη κάτω από ακτίνα 30 mm για τη διατήρηση των οπτικών επιδόσεων και την πρόληψη της ρήξης των ινών.
• Πάντα εισάγετε τις μονάδες QSFP απαλά σε κλουβιά· η αναγκαστική εισαγωγή μπορεί να βλάψει τους συνδέσμους ή τις κλειδαριές κλουβιών.
• Λειτουργούν εντός της κλίμακας θερμοκρασίας 0 ∼ 70 °C· εξασφαλίζουν επαρκή ροή αέρα σε περιβάλλοντα υψηλής πυκνότητας.
• Σε περίπτωση ορατής βλάβης της μπότας ή του μπουφάν του διαχωριστή, αντικαταστήστε το καλώδιο για να αποφευχθούν προβλήματα ακεραιότητας του σήματος.
